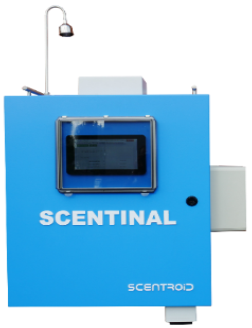

SL50空气质量监测站

加拿大SCENTROID（森德）公司是享誉全球的环境监测仪器制造商，其产品遍布全球上千家科研机构、环保部门和工厂企业。

SCENTROID的SL50空气质量监测站提供许多独特的功能，包括基于臭氧的自清洁，多重取样端口，即插即用安装的自配置，时间同步读数，警报/通知，功能强大的暖通空调等。

SL50空气质量监测站基于SCENTROID（森德）公司成熟的、高精度的（ppb级）各类环境监测传感器（如H2S，氨，VOC和SO2），提供环境气体排放的智能稳定监测。 灵活智能的SL50可以实时监控Scentroid云服务器上的各个监测区域的污染排放。并给予成熟的软件系统，及时发布监控区域空气质量报告。

主要特点

灵活的传感器选择和模块化设计

SL50空气质量监测站配备了H2S传感器，光致电离检测器（PID）和乙烯传感器，还可以随时添加额外的传感器。 可以通过添加额外的可选模块来监测氨，SO2，NOx，VOC，TRS，PM2.5，PM10和其他化合物。 该系统最多可以将20个传感器合并到一个SL50空气质量监测站中，并且可以选择的传感器多达30多种。

中心化学元素测量与气味单位的相关性

来自Scentinal系统的数据由Scentroid的化学和嗅觉测量相关系统处理。该系统使用神经网络学习算法从化学读数中确定气味浓度。定期（每月，双月或半年）收集使用ScentroidSM100野外嗅觉计的嗅觉测量值，并将其与记录的化学成分一起输入到学习算法中。这种复杂的算法将在化学读数和气味浓度之间建立非线性关系。这些数据用于教授网络并提高从化学成分预测气味浓度的准确性。该系统优于其他竞争技术（如电子鼻）的优点是化学气味浓度基于日常收集的气溶胶数据，因此无论工厂过程如何变化都始终处于最新状态。

即插即用的系统设置

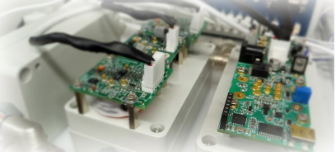

每个传感器节点都有一个能够记录传感器精确GPS位置的微控制器。 每个数据传输时都会将此位置发送到中央控制器。 在安装时，技术人员只需放置Scentinal装置并将其通电即可。 中央计算机将自动识别Scentinal设备并知道其确切位置。 要重新配置网络，可以移动物理传感器，系统将学习并适应这种变化。 在一个监控区域内可以配置多个Scentinal设备。

读数时间同步

当收集环境H2S数据或其他化学元素数据时，确切知道何时获得数据至关重要。 整个传感器网络必须有一个同步时钟。 GPS芯片用于将传感器时钟同步到GPS时钟，确保所有记录的数据具有完美同步的时间。 Scentinal智能传感器能够将数据存储长达1年。 这些数据可以根据需要由中心站进行查询，如果系统通信丢失，则系统可以恢复而不丢失任何数据。

美国环保局（USEPA）和欧盟（EU）空气质量标准

Scentinal确保空气质量数据的准确性和可靠性，并追溯到公认的国际标准，例如 USEPA（40 CFR Part 53）和EU（2008/50 / EC）。

带可选空调和暖气的NEMA4x机柜

每个工作站都装在一个NEMA4x机柜中。 这个标准配置允许SL50空气质量监测站在4至35摄氏度的环境空气环境中操作。每个站可以选配以下冷却和加热系统，以保持设备处于最佳温度和湿度：

• 温度在35至60摄氏度之间的空调系统；
• 加热系统的温度为4℃和-30℃；
• 组合式空调和加热系统；

HVAC（暖通空调）系统具有自动恒温器和智能电源管理系统。 传感器网络报告机柜的温度和湿度，以警告任何HVAC故障。 此外，如果机柜内的温度超过50摄氏度或由于HVAC故障而低于-30摄氏度，每个工作站都具有硬件关闭功能，以防止过温故障。

仪器自动清洁和去污染

据报道，潮湿环境中传统电子鼻和其他监测站污染物的假阳性检测是由于包括PTFE管和泵内的霉菌在内的采样管受到污染而容易出现误报。Scentinal产品通过在每个监控站安装一个小型臭氧发生器来解决这个问题，该监控站每天自动启动一次，以清洁和消毒所有监测线。

本地数据存储和智能数据传输

Scentinal有一个内置的SD卡，用于在本地存储收集的数据。 当系统经常将数据发送到中央服务器时，即使存在通信问题，保留本地副本也可确保零数据丢失。 数据传输速率也可以通过中央服务器进行配置，以最大限度地减少GPRS流量并节省电力。

功能强大的控制软件和数据处理系统

云托管

中央监控站位于安全的云服务器上，可通过任何基于互联网的计算机进行远程访问。访问受到限制，数据被加密以获得最大的安全性。用户将获得一个密码和用户名，这将定义他们的权限级别。操作员访问可以简单地查看结果并创建报告，而管理员访问可以重新配置系统并设置所有参数。

图形排放表示和报告

监控系统不断提供网格中所有传感器的实时读数，并且能够及时显示任何已定义实例的数据。此外，还可以显示每个传感器指定周期的平均值，最高，最低和方差等报告。其他报告选项，如平均读数最高和变化最大的传感器排名也可以申请。

总气味管理系统（TOMS）可选

实施Scentinal传感系统的第二阶段是将数据输入Scentroid的可选基于云的软件TOMS。 TOMS为气味管理提供了一个完整的集成套件。该系统提供了实时气味影响评估与邻居居民气味投诉管理的完美整合。简单易用的软件使用Scentinal的感官数据，在野外嗅觉测量和实时气象数据中生成实时气味羽流，准确显示气味排放的位置和水平。相邻的投诉会自动记录下来，并与气味排放量进行比较，从而进行快速有效的验证

本地服务器

Scentroid允许用户通过建立自己的本地服务来远程管理空气质量监测站；可以在安全的Wi-Fi或局域网连接的本地服务器上托管SIMS管理软件（Scentinal Information Management System）。 Scentroid将提供所有必要的硬件和软件来设置本地服务器。

通信协议

GPRS

Scentinal默认使用GPRS模块，通过现有的蜂窝塔进行无线通信。 通信被加密并发送到Scentroid的安全SIMS云服务器。 所需的SIM卡已包含并预付一年。 SIM卡能够在任何国家运行，无需额外的漫游费用。 本地SIM卡也可以根据需要使用。

WIFI/ LAN

Scentinal还可以通过WIFI或LAN网络将数据传输到Scentroid的云服务器或安全的本地服务器。 局域网连接默认包含在内，订购时包含WIFI作为选项。

模拟/ SCADA

Scentinal是一个开放的平台，可以连接许多其他仪器和系统，如工厂SCADA。 Scentinal可以将任何一个传感器输出设置为0-5V或4-20mA，以连接到SCADA等工厂监控系统。

颗粒物采样口热处理模块

PM1-10传感器的加热样品入口通过消除样品中的水滴和水分，大大提高了PM读数的准确性。 此附加功能适用于任何带PM传感器的Scentinal。 进样口的温度可以由用户设置，以使用机柜内的温度控制器来匹配环境条件。 使用内置于不锈钢内管中的热电偶监测实际达到的温度。该加热颗粒样品入口模块由以下部分组成：

不锈钢内管

电加热器

不锈钢外管

不锈钢雨帽

热电偶

温度控制器（柜内）

主要参数

1.型号：SL50

2.传感器容量：最大20个

3.传感器类型：PID（光致电离），NDIR（非色散红外），EC（电化学）， Laser Particulate counter（激

光粒子计数）和MOS（金属氧化物半导体）详细传感器指标见附表1

4.取样速率：0.5 to 999 min 可调；

5.取样口：1 to 3个；

6.重量：77 LB 约35kg；

7.尺寸规格：24’’×20’’×8’’

8.电源：100-240V  50/60HZ  2A

9.功耗：30W - 150W

10.通讯：GPRS (Default), LAN (Default), WIFI (optional)

11.内部存储空间：64G SD卡

12.云服务器：默认包含

13.本地服务器：可选

14.内部服务器：默认包含

15.用户界面：7英寸触摸控制屏幕和远程信息管理系统

16.环境温度范围：0 to 35 °C 无空调系统时

-50 to +50 °C 配置暖通系统时

17.取样条件：-50 to +50°C 且 10 – 90% RH 无需提前稀释-50 to 120°C 且 0 – 100% RH 需提前稀释

18.内部净化：自动程序控制臭氧净化系统

19.校准：手动使用校准气体校准和现场屏幕选择自动内部气体校准

20.质保：2年质保

21.传感器更换频率：取决于传感器类型

22.软件：软件系统，产品终生免费使用

23.机箱型号：NEMA 4X

24.固定硬件：壁挂和支架安装硬件均包括

传感器指标

产地与厂家：加拿大 Scentroid
