LK-1200 Pro RootScanPlus 台式三维根系分析仪

2026-10-12 03:56



型号:LK-1200 Pro RootScanPlus
厂家:中国 力科惠泽
LK-1200 Pro RootScanPlus 台式三维根系分析仪,是力科惠泽自主研发的一款专为洗根后旋转成像设计的三维根系分析设备。

系统可连续、大量地对植物根系进行二维和三维成像分析,每天可测量几百个植物样品,支持根系不同角度的连续旋转成像,结合专业控制软件与图像分析,测量整个根系的长度、直径、面积、生物量及根深、根顶宽、根底宽、根层最大宽等三维拓扑结构。核心配置围绕“台式三维成像”展开:搭载德国 IDS 公司 2040 万像素高清成像模块,可将二维图像信息提取进行三维点云重建;自带扫码枪自动命名根系图片;配备高清平板根系扫描仪(最大扫描区域 203×254 mm),可测量 20 多项二维和三维根系指标。

产品特点

  • 德国IDS公司2040万像素高清成像模块;
  • 可将所拍二维图像信息提取进行三维点云重建,获取根系三维参数;
  • 自带扫码枪,可以快速命名根系图片;
  • 根系可以自动360度旋转,可以拍摄任意角度二维图像;
  • 成像系统可以根据根系大小在轨道自动调整画幅;
  • 强大的根系图像分析软件,可以测量20多项根系二维和三维指标;
  • 配备高清根系平板扫描仪,便于获取破碎根及细小植物根系准确参数。

技术指标

箱体

铝型材;803×573×683 mm

供电:交流电220V,内含24V电源,散热风扇

光源

LED光源,照亮面积60×50 cm

成像面积

470×551 mm

相机移动范围

200 mm直线导轨

自动旋转样品台

  1. 台面尺寸:150 mm
  2. 最大固定样本:60 mm(直径)
  3. 角度范围:360°
  4. 传动比:≥90:1
  5. 分辨率:≤0.02°
  6. 重复定位精度:≤0.005°
  7. 绝对定位精度:≤0.01°

相机参数

  1. 接口:USB 3.0;
  2. 接口速度:3.0 Gbps;
  3. 传感器类型:CMOS;
  4. 最大帧率:19.5 FPS;
  5. 分辨率(宽×高):5536×3692 px;
  6. 传感器尺寸:13.286 × 8.861 mm;
  7. 快门形式:卷帘快门;
  8. 靶面尺寸:1 英寸;
  9. 像素:2040 万像素;
  10. 像素尺寸:2.4 μm;
  11. AD转换:12 位;
  12. 颜色深度:12 位;
  13. 像素合并功能:增加帧率;
  14. 像素合并系数:2;
  15. 曝光时间(最小-最大):0.053-814 ms;
  16. 功耗:3-5 W;
  17. 内置缓存:64 M;
  18. 防水等级:IP30;
  19. 操作条件:0 - 55 °C,20%-80% RH;
  20. 镜头接口:C接口;
  21. 其他功能:预先校准,即插即用。

相机镜头

  1. 焦距:25 mm
  2. 分辨率:10 Mega pixel
  3. 光圈范围:F2.0-22
  4. 后截距:17 mm
  5. 近焦距:0.15 m
  6. 滤镜接口:UV46.0*0.75

自动扫码枪

  1. 传输方式:无线传输
  2. 传输类型:2.4 GHz
  3. 解码类型:二维
  4. 光源:影像
  5. 扫描精度:≥4 mil
  6. 电池容量:≥1500 mAh

RootBox

控制软件

1.界面:基于Windows系统;

2.功能:可以控制相机曝光时间、自动调节图片对比度、控制扫码枪生成图片名称、控制旋转台角度、控制相机滑道位置、选择图片存储位置和保存图片功能

二维根系

分析软件

提供专用的根系图像分析软件,该软件可以对图片进行二值化,进行分析根系的长度、直径、面积、体积、节点数等20多种根系指标。

三维根系

分析软件

三维根系分析软件通过对图片进行三维重建、根系点云,从而获取根深、根顶宽、根底宽、根层最大宽、根层最大宽在根层高的位置、最小包围盒体积、凸包体积、根层投影面积、根层投影凸包面积多种根系参数。

控制存储系统

  1. 显卡类型:独立显卡
  2. 内存容量:≥32GB
  3. USB接口数量:≥5
  4. 硬盘容量:≥1T
  • 平板根系扫描仪

通过对植物的根系进行挖根扫描,获取根系高清图片信息,一次可扫描多个培养盒,辅助以专业分析软件获取植物根系重要参数,提供给植物根系生态、抗逆性、胁迫等研究者地下根系生长的研究资料。



扫描类型

平板彩色根系扫描仪,整机防水溅防尘

最大扫描区域

8″×10″(203×254mm)

感光元件

CCD

光学分辨率

6400 DPI

扫描方式

根系固定移动扫描头

尺寸

308*503*152.5mm

扫描光源

LED

根盘

材质:2mm透明亚克力

尺寸:250*200*20mm

输出参数

根尖数、总根长、直径、体积、表面积、投影面积、分支点、平均方向等

  • 扫描效果

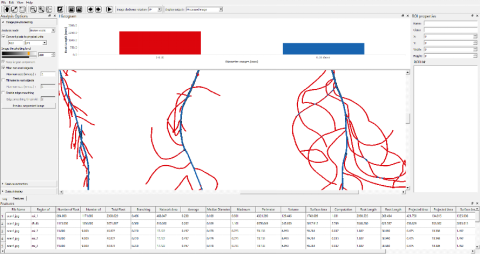

  • 二维根系分析软件

  • 三维根系分析软件
