LK-2510物联网土壤多参数监测系统

2018-12-31 17:00

LK-2510是一款真正基于云的数据采集智能网关,集传感器配置、记录、报告和数据分析为一体。LK-2510可在同一个用户管理界面下完成传感器设置、通讯控制以及其他信息传输构架等。LK-2510从底层设计完全满足当前和未来云计算和物联网对远程数据采集的需求。这一设计方式的改变,集合了过去彼此独立的远程配置、远程编程、数据记录以及遥控技术等过程。传感器配置、数据记录、数据处理和分析都在云端完成,减少了在程序编写和维护上的人力财力成本,每一个终端不再需要复杂的数据采集器以及通信设备。

主要特点

  • 在线长期监测,维护成本低;
  • 可随时查看、下载和在线分析数据;
  • 安装使用简单;
  • 结实耐用,不易损坏。

系统配置

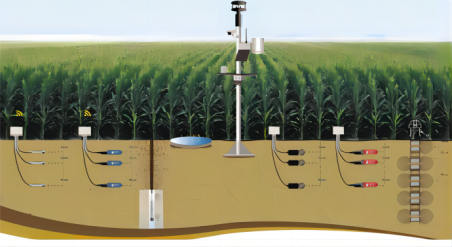

数据采集器传输模块RTU、Hydra Probe II土壤三参数传感器、SMT100土壤水分温度传感器、土壤氧化还原电位传感器、EnviroPro土壤剖面水分温度传感器、GP-Profile土壤水分温度剖面传感器、Smart PT水位传感器、数据收集展示平台。

无线数据采集传输模块

RTU-4G是一款多用途、极低功耗、紧凑型数据采集器。这款入门级数据采集器具有丰富的指令集,可以接入水文、气象、环境和工业等多类型的传感器。RTU-4G采集的数据支持多种网络发送,您可以根据实际情况选择最优方式。RTU-4G还可执行控制和M2M通信的自动化现场或远程管理。

工作温度范围

-40至+70 °C,非冷凝环境

外壳材质

耐腐蚀聚碳酸酯

最大扫描速率

10 Hz

模拟输入

4个单端或2个差分(独立配置)

脉冲计数

8(P_SW、P_LL、C1、C2 和 SE1至 SE4)

供电

16至32 Vdc 用于充电适配器输入(CHG 端口) (最大1.1A,变压器或太阳能电池板输入。)

电压激励端子

(VX1,VX2)

ADC

24 位

通信端口

USB Type C 2.0 / RS-232 / RS-485

实时时钟精度

±3分钟每年

数字I/O

7个端子(C1、C2、P_SW 和SE1 至SE4)可配置为数字输入和输出。包括高/低状态、脉宽调制、外部中断和通信功能。

网络协议

以太网,PPP,RNDIS,ICMP/ Ping,Auto-IP(APIPA),IPv4,IPv6,UDP,TCP,TLS(v1.2),DNS,DHCPSLAAC,NTP,Telent,HTTP(S),FTP(S),SMTP/TLSPOP3/TLS,MQTT(S)

开关12V

2个端子

通信协议

PakBus,加密PakBus,Modbus RTU/ASCII/TCP,DNP3,SDI-12及其它

输入限值

-100至+2500mV

CPU驱动/程序

50MB 串行闪存

模拟电压精度

精度参数不包括传感器或测量噪声。

±(测量值的0.1%+偏移)-40°至 +70°C

±(测量值的0.04%+偏移)0°至 +40°C

数据存储

50MB 串行闪存

平均(待机)电流

0.5mA(@12Vdc)

平均工作电流

<1.5mA(@12Vdc,用于1Hz 扫描1 次模拟通道)

8 mA(@12Vdc,处理器持续工作)

尺寸

16.3 × 8.4 × 5.6 cm

(6.4 × 3.3 × 2.2 in.)

重量

288 - 306g

(0.64-0.68 lb)

WIFI 选项

运行模式

客户端或接入点

运行频率

2.4GHz,20MHz 带宽

天线连接

反向极性SMA (RPSMA)

发射功率

7至18 dBm (5 至 63 mW)

天线

pn 16005 整体增益(0 dBd),1/2 波振荡,全向,带旋钮,可调节垂直或水平方向

DTU

联网方式

4G

串口说明

RS485

协议解析

Modbus、DLT 645、DLT698、CJ188、MQTT、TCU、UDP、HTTP等

可连接传感器

Hydra Probe II土壤三参数传感器

Hydra土壤三参数传感器可同时测量土壤水分、温度和电导率。广泛应用于土壤、生态和环境科学研究的各个领域;在全球各科研机构和大学院所中普遍应用;此外,在国内的各科研院所如中科院的很多野外台站,中国通量网的各个研究台站中均采用此传感器。

实际介电常数

精度:< ± 0.5% 或 ± 0.2

测量范围:1~80

分辨率:0.001

土壤含水量

精度:典型±0.01,最大±≤0.03

测量范围:0%~100%(饱和)

分辨率:0.001

土壤电导率

精度:± 2.0% ( 0.02 S/m)

测量范围:0~1.5 S/m

分辨率:0.001

土壤温度

精度:± 0.3 ℃

测量范围:-10~60 ℃或-40~60 ℃

分辨率:0.1 ℃

供电

SDI-12:9~20VDC;RS485:9~20VDC;

功耗

SDI-12:< 1 mA(非测量)/10 mA(测量);

RS485:< 10 mA(非测量)/30 mA(测量);

SMT100土壤水分温度传感器

SMT100土壤水分温度传感器是德国TRUEBNER公司生产的新技术标准、低成本高质量的仪器,具有出色的精度,适用于苛刻的科学和精准农业应用,可测量土壤水分和温度。



体积含水量(VW)

精度:工厂校准高达±3% (VW);在平均盐度为0-50% VW的矿质土壤中土壤特定校准高达±1% (VW)

测量范围:0-60% VW

分辨率:0.1% VW

土壤温度

精度:通常为±0.2 °C,在整个测量范围内最大±0.4 °C,模拟版本 ±0.8 °C

测量范围:-40-+80 °C

分辨率:0.01 °C

介电常数

1(空气)-80(水)

响应时间

50 μs

供电/功耗

4-24 VDC;40 mA(测量)

线缆长度

10m(18.2cm × 3cm × 1.2cm)

信号输出

数字:RS-485  Modbus  ASCIISDI-12 模拟:0-10v

数据记录器兼容性

具有合适电源电压和 RS-485(TBUS、Modbus、ASCII)、SDI-12 或模拟输入的记录器 根据要求提供免费的 PC 记录器软件

土壤氧化还原电位传感器

土壤氧化还原电位传感器包括氧化还原ORP电极、参比电极和盐桥。土壤氧化还原电位的测量基于铂电极电位法测量原理,在测量电路中氧化还原ORP电极作为正极,参比电极作为负极。

氧化还原ORP电极

  1. 类型:铂电极,带纤维保护壳;
  2. 输出信号:mV;
  3. 测量范围:-1 ~ 1 V;
  4. 线缆长度:2 m;

pH电极

  1. 测量范围:-175 - +175 mV;pH4 – pH10;
  2. 分辨率:1mV;
  3. 规格:直径:6 mm;长度:80 mm;
  4. 线缆长度(标准):2 m;

参比电极

  1. 类型:Ag/AgCl电极;带陶瓷隔膜;
  2. 规格:直径12 mm,柄长度120 mm;
  3. 线缆长度:2 m;

EnviroPro土壤剖面水分温度传感器

EnviroPro土壤剖面水分传感器采用杆式设计,每10厘米固定一组传感器;可以准确的测量土壤剖面不同深度的水分、温度及盐分的数值;可准确测量水分在农作物根际区域的运动过程,主要用于农作物、果树、园艺作物以及蔬菜的节水灌溉及水分利用效率的研究领域。



土壤水分

测量范围:0% - 100% VMC

准确度:±2% @0%-50% VWC

分辨率:0.01%

土壤温度

测量范围:0°C 至 +60°C

准确度:±1°C@25°C

分辨率:0.01°C

电导率

测量范围:0 - 6 dS/m

准确度:±5 % @0 to 4 dS/m

分辨率:0.001 dS/m

GP-Profile土壤水分温度剖面传感器

GP-Profile提供了使用单个探头准确高效的测量剖面土壤水分含量和温度的方法,避免了繁重的土壤剖面挖掘和繁琐的传感器埋设。它可以部署在灌溉敏感区域,以精确控制灌溉用水并提供对水分在土壤中移动的完整过程。

测量范围

0% - 100%  VMC

准确度

±1.0%

精度

< 0.2%

温度范围

-20 °C 至 +70 °C

准确度

±0.5 °C

输出

SDI-12  V1.3 (RS485可选)

Smart PT水位传感器

Smart PT是陶瓷膜压力与温度传感器,广泛应用于液位测量。除了简单的即时测量之外,该智能传感器还具有在可设定的时间间隔内,捕捉波峰峰值水平,自动采样和生成基础统计学报告的特点。耐腐蚀的不锈钢外壳和密封封装的电子器件,使得Smart PT在潜水应用中持久地稳定工作。每个Smart PT都提供SDI-12和RS-485数字化界面。由于与现有电源和数据采集设备的兼容性,SDX可以很容易地被用于远程监控点的数据收集。



电流消耗

SDI-12 平均每分钟一次测量,消耗0.9mA;

RS-485 平均每分钟一次测量,消耗1.5mA

峰值电流

30 mA(在响应主机过程中)

工作温度

-20 ℃ - 80 ℃

温度精确度

±0.25 ℃

压力精确度

±0.1%的极差

输出

可选择的输出:压力(单位:bar或kPa或psi);

水深(单位:m或cm或ft);

温度(单位:℃或℉)

线缆

高耐用性聚氨酯(26AWG)

尺寸

91 × 22 mm

主体材质

316L 不锈钢







产地和厂家:中国 Eco-mind
