LK-5500植物生理生态监测系统

LK-5500植物生理生态监测系统

植物生理生态监测系统采用物联网架构，基于4g远程数据传输技术和大数据、云计算以及互联网信息技术、进行数据的采集和上传、测量植物茎流、物候、土壤水分、氧化还原、茎秆和果实生长等参数、根据研究的需要选配相关的传感器、长期监测植物生理生长状态及其周围环境因子、从而得到植物生长的全面信息。广泛应用于农林中植物的生理生态监测等研究。

主要特点:

• 在线长期监测

• 可同时监测植物茎流、果实生长、土壤参数以及物候等参数

• 随时下载和分析数据

• 精准度高、稳定性强

• 操作简单、结实耐用

系统配置

数据采集器传输模块RTU、HPV06植物茎流传感器、LT-1T叶片温度传感器、fi-lt/fi-mt/fi-st果实生长传感器、SD-5T和SD-10T茎秆生长传感器、DE-1T茎秆生长传感器、SMT100土壤水分温度传感器、GMP343二氧化碳传感器、土壤氧化还原电位传感器、物候相机、srs-ndvi归一化植被指数传感器、srs-pri光化学反射指数传感器、数据收集展示平台。

无线数据采集传输模块

TBSL1/RFB-4G是一个多功能的户外应用RTU，作为一个多传感器无线网桥，基于其双模调制解调器，可以在任何LTE 4g网络上运行。适用于生态环境监测中的多种常用传感器的灵活的平台，内置了多种传感器接口，包括SDI-12，脉冲和模拟等;TBSL1/RFB-4G依靠MQTT协议与应用服务器进行数据交换，保证了传输的稳定性和数据质量。在传输测量周期内，平台与MQTT代理服务器建立(安全的)TCP/IP连接，并发布其测量指令。

主要参数

• 输入通道:SDI-12 v1.3数字协议、2个模拟输入、1个脉冲输入通道

• 双模调制解调器:LTE:BC3/5/8/28、3g: BC1/5/8

• MQTT v3.1.1网络协议:利用MQTT协议QoS = 1实现可靠持久通信

• MQTT通信安全选项:普通TCP/IP、带有用户名和密码的TLS1.2、TLS1.2和客户端证书。

• PC端应用程序(USB):每个传感器都可配置测量间隔、可配置传输间隔

• 自动对时

• 可远程配置

• 可充电式锂离子电池

• 太阳能电池板:2-5W，MPP电压5-6V

• 低静态电流:400 & micro;A

• 工作温度:-40 ~ 85 °C

HPV06植物茎流传感器

HPV06植物茎流传感器是一种低成本、高精度的传感器、用于测量植物的茎流以及茎杆含水量。可以测量植物中可观察到的整个热速度和液流。采用DMA热脉冲方法、该传感器是一种三探针设计、上下两个温度探针、中间连接一个加热针、可以在正向(即从根部到树冠)和反向(即从树冠到根部)测量液流。

主要参数

• 茎流测量范围:-200至> 1000厘米/小时 (热速)|-40至> 200厘米³/cm²/小时 (液流密度)

• 精度:± 0.1厘米/小时

• 分辨率: 0.001厘米/hr

• 含水量测量范围:0-100%

• 精度:< 4%

• 分辨率:0.01%

• 探针尺寸:30毫米长x 1.3毫米直径

• 热敏电阻响应时间:200 ms

• 电源输入: 12 v直流

• 传感器输出:SDI-12

• 电缆长度:5米 (标准) | 60米 (最大)

• 温度范围:-30至 + 70 °C

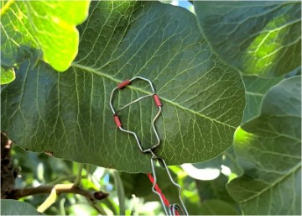

LT-1T叶片温度传感器

LT-1T叶片温度传感器是一个亚微型的接触探针，测量叶子的绝对温度。轻量级的不锈钢线夹持有一个高精度的毫米级的玻璃封装热敏电阻。探头的小尺寸和特殊设计几乎可以忽略对自然叶片温度的干扰。热敏电阻通常位于叶片的下侧，与叶片的温度达到平衡。热敏电阻通过一根0.15毫米的细导线连接到夹子上，以最小化热传导和响应时间。所有导线都经过了防护，以避免在潮湿的操作条件下被腐蚀。

主要参数

• 测量范围:-5 - 50 ℃

• 测量精度:<0.15 ℃

• 误差:± 0.08 ℃

• 传感器重量:1.6g

• 热敏电阻传感器接触面积: 1毫米²

• 电源电压:5-24VDC

• 激发时间:0.15s

• 传感器尺寸:50*20 * 10毫米

• 保护等级:IP64

• 线缆长度:4m

fi-lt/fi-mt/fi-st果实生长传感器

fi-lt/fi-mt/fi-st果实生长传感器在7-160毫米三个直径范围内，完整的记录了圆形果实的大小和生长率。该传感器可以研究灌溉率和其他环境因素对水分平衡和水果生长的影响。FI型传感器由安装在特殊夹子中的LVDT传感器和直流供电信号调节器组成。广泛应用于监测果实大小和收获管理。

主要参数

• 测量范围: fi-lt: 30-160毫米 | Fi-mt: 15-90毫米 | Fi-st: 7-45毫米

• 分辨率: fi-lt: 0.065毫米 | Fi-mt: 0.038毫米 | Fi-smt: 0.019毫米

• 噪音:< 1 mV

• 输出:SD-12

• 电源电压: 5-24 VDC

• 激发时间:5s

• 保护等级:IP64

• 工作温度:0 ~ 50 ℃

• 线缆长度:4m

SD-5T和SD-10T茎秆生长传感器

SD-5T和SD-10T茎秆生长传感器采用先进的技术来精确测量茎的生长动态。该传感器是一种基于LVDT的高精度增量传感器，用于监测微米范围内茎秆直径变化;由LVDT探头和一个直流供电信号调节器组成，安装在特殊固定支架上。适用于监测作物的种植以及先进的科学研究项目。

主要参数

• 适用茎秆直径范围:SD-5T:5-25毫米 | SD-10T:20-70毫米

• 测量范围:SD-5T:0-5毫米 | SD-10T:0-10毫米

• 分辨率: 0.001毫米

• 精度: 0.002毫米

• 输出:SDI-12

• 电源电压: 5-24vdc

• 工作温度:0 ~ 50 ℃

• 温度效应:< 0.02%/℃

• 激发时间:5s

• 线缆长度:4m

DE-1T茎秆生长传感器

DE-1T茎秆生长传感器是一种基于LVDT的高精度增量传感器，用于监测微米范围内树干半径变化。该传感器包含一个线性位移传感器 (LVDT)，安装在螺纹端的特殊杆上。当螺纹杆固定在树干内时，LVDT杆跟随树干表面运动，其输出信号随树干表面和LVDT固定端之间的距离而变化。适合监测树干或茎直径的变化，且与环境变量和树干水分相关联。适用于园艺树木作物，例如杏仁，柑橘，开心果，核果等。

主要参数

• 适用茎秆直径:0> 6厘米

• 测量范围:0-10毫米

• 分辨率: 0.001毫米 (1 μ m)

• 精度: 0.005毫米 (5 μ m)

• 输出:SDI-12

• 电源输入: 5-24 VDC

• 工作温度:0 ~ 50 ℃

• 温度效应:< 0.02%/℃

• 激发时间:5s

• 线缆长度:1m

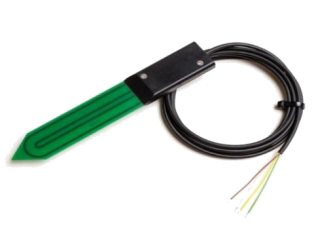

SMT100土壤水分温度传感器

SMT100土壤水分温度传感器是德国TRUEBNER公司生产的新技术标准、低成本高质量的仪器、具有出色的精度、适用于苛刻的科学和精准农业应用、可测量土壤水分和温度。

主要参数

• 体积含水量 (大众)

1. 精度:工厂校准高达 ± 3% (VW);在平均盐度为0-50% VW的矿质土壤中土壤特定校准高达 ± 1% (VW)

2. 测量范围:0-60% VW

3. 分辨率:0.1% VW

• 土壤温度

1. 精度:通常为 ± 0.2 °C，在整个测量范围内最大 ± 0.4 °C，模拟版本 ± 0.8 °C

2. 测量范围:-40-+ 80 °C

3. 分辨率:0.01 °C

• 供电: 4-24v DC

• 功耗:40mA(测量)

• 线缆长度:10m(455px × 75px × 30px)

• 介电常数:1(空气)-80(水)

• 响应时间:50us

• 信号输出:数字:RS-485 Modbus ASCIISDI-12模拟:0-10v

• 数据记录器兼容性:具有合适电源电压和RS-485(TBUS、Modbus、ASCII)、SDI-12或模拟输入的记录器根据要求提供免费的PC记录器软件

GMP343二氧化碳传感器

GMP343传感器是一种硅基非漫射型红外线传感器(NDIR) 、可提供单光束、双波长二氧化碳(CO₂)测量、该传感器由一个二氧化碳传感器、电子学部件、以及一个适合长期野外使用的外壳组成、无活动部件、提供温度、压力、湿度和氧气补偿选项、具备出色的准确度和稳定性。

主要参数

• 温度

• 工作:-40至 + 60 °C (-40 ... + 140 °F)

• 储存:-40至 + 70 °C (-40 ... 158 °F)

• 压力

• 补偿范围:700...1300 hPa

• 工作:<5 bar

• 泵吸式气流:0至10 L/min

• 电磁兼容性: 符合EN61326标准，一般环境

• 性能指标

• 量程选项:0 -1000 ppm，0-2000 ppm，0-3000 ppm，0-4000 ppm，0 -5000 ppm，0-2%

• 精度:± 1.5%

• 响应时间:30s

• 输入与输出:

• 工作电压11...36 VDC

• 功耗

• 不带光学加热:<1 w

• 带光学加热:<3.5瓦

• 模拟输出:电流输出量程4...20 mA

• 分辨率:14比特

• 最大负载:800 Ohm @ 24 VDC，150 Ohm @ 10 VDC

• 电压输出

• 范围:0。-2.5 V，0-5 V

• 分辨率:14比特(0-2.5V时为13比特)

• 最小负载: 5 kohm

• 数字输出:RS485，RS232

• 材料:

• 壳体:阳极化铝合金

• 过滤器盖PC

• 防护等级

• 壳体 (附电缆) IP67

• 扩散过滤器 (气象防护) IP65

• 扩散过滤器 (烧结PTFE) IP66

• 重量(仅探头部分):360克

土壤氧化还原电位传感器

土壤氧化还原电位传感器包括氧化还原ORP电极、参比电极和盐桥。土壤氧化还原电位的测量基于铂电极电位法测量原理，在测量电路中氧化还原ORP电极作为正极，参比电极作为负极。

主要参数

氧化还原ORP电极

1.类型:铂电极、带纤维保护壳；

2.输出信号:mV；

3.测量范围:-1 ~ 1 v；

4.线缆长度:2 m；

pH电极

5.测量范围:-175 - + 175 mV;pH4 - pH10；

6.分辨率:1mV；

7.规格:直径: 6毫米; 长度: 80毫米；

8.线缆长度(标准):2m；

参比电极

9.类型:Ag/AgCl电极;带陶瓷隔膜；

10.规格:直径12毫米，柄长度120毫米；

11.线缆长度:2m；

物候相机

• 分辨率:5 MP:2592x1944(10 FPS)/ 3 MP:2048x1536

• (12 FPS)/1.3 MP:1296 x960 (30 FPS)(三种型号可选)

• 感光度:0.3lux，在红外模式下为0Lux(带红外照明器的型号)

• 自动/手动的机械红外滤光片(在红外型号上)

• 视频输出BNC，允许在现场监视器，公共监视器上观看视频

• 自动/手动曝光，自动/手动色彩平衡，锐化，自动/手动雾度，不良像素更换

• 对比度增强，伽玛校正，DNR(数字降噪)，自适应图像分辨率(弱光)

• 集成的视频移动检测和动态视频带宽节省模式

• 镜头座:行业标准CS固定座(兼容C固定座)

• 1x10 / 100-baseT以太网，RJ-45，PoE 802.3af(以太网供电)

• 1 x BNC视频输出(NTSC / PAL)

• 1 x直流自动光圈连接器

• 1 x RS-232串行端口，DB9公头，最高115.2Kb

• 1 x隔离的数字警报输入

• 1个额定电压为28VDC 2A或125VDC 0.5A的全隔离继电器

• 尺寸:3.23英寸宽(82毫米)x 2.25英寸高(57毫米)x 4.4英寸长(112毫米)

• BNC视频连接器增加了0.7英寸 (18毫米)的长度

• 重量:14盎司(397克)

• 工作温度范围:-40 ° 至 + 122 °F(-40 ° 至 + 50 °C)

• 电源要求:12VDC / 24VAC / POE

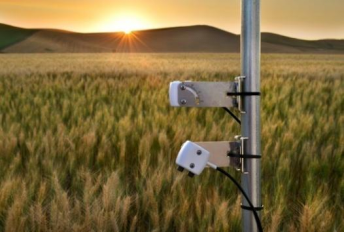

SRS-NDVI归一化植被指数传感器

• NDVI波段:波长峰值:650 ± 2 nm和810 ± 2 nm，半峰宽(FWHM)均为10nm；

• 准确度:优于光谱辐照度和辐亮度值的10%；

• 分辨率:向上半球视野传感器为:0.0001 Wm^-2牛米^-1;向下视场光阑传感器为:0.0001 W m-2nm-1 sr-1；

• 电子光学组件 :( 1) 特氟龙余弦校正器，半球视野;(2) 视场光阑:视场范围36 °；

• 校准:符合美国国家标准及技术研究所标定标准光谱辐照度 (W m^-2牛米^-1) 或辐亮度 (W m-2nm-1sr-1)；

• 测量时间:~ 600 ms；

• 尺寸:43 × 40 × 27毫米；

• 重量:传感器:47g，传感器带5m线:170g；

• 供电:3.6 - 15 VDC，测量期间(300ms)4 mA，待测期间30 & micro;A；

• 工作温度:-40 ~ 50 ℃；

• 缆线长度:标配5 m，可定制其它长度；

• 接口类型:3.5毫米耳机接口或镀锡裸线接口；

• 通讯:SDI-12数字传感器。

SRS-PRI光化学反射指数传感器

• PRI波段:波长峰值:532 ± 2 nm和570 ± 2 nm，半峰宽(FWHM)为10nm；

• 准确度:优于光谱辐照度和辐亮度值的10%；

• 分辨率:向上半球视野传感器为:0.0001 W m-2 nm-1;向下视场光阑传感器为:0.0001 W m^-2牛米^-1sr^-1;

• 电子光学组件 :( 1) 特氟龙余弦校正器，半球视野;(2) 视场光阑:视场范围36 °；

• 校准:符合美国国家标准及技术研究所标定标准光谱辐照度 (W m-2 nm-1) 或辐亮度 (W m-2 nm-1sr-1)；

• 测量时间:~ 600 ms；

• 尺寸:43 × 40 × 27毫米；

• 重量:传感器:47g，传感器带5m线:170g；

• 供电:3.6 - 15 VDC，测量期间(300ms)4 mA，待测期间30 & micro;A；

• 工作温度:-40 ~ 50 ℃；

• 缆线长度:标配5 m，可定制其它长度；

• 接口类型:3.5毫米耳机接口或镀锡裸线接口；

• 通讯:SDI-12数字传感器。

产地与厂家:中国生态思维
