Viviplate种子活力监测系统

2024-05-21 02:03

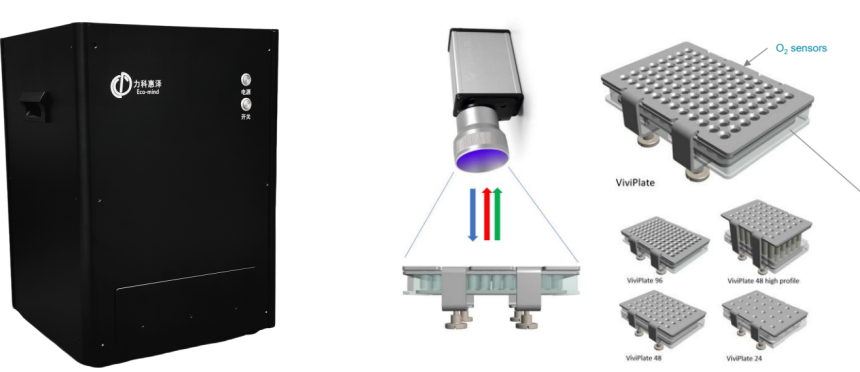

本系统由VisiSens TD成像系统、Viviplate多孔板以及VS-成像监测遮光箱组成,为同时比较和监测大量样品中氧气分布提供了解决方案。Viviplate包括各种规格的孔板,提供多种规格的多用途传感器孔板,包括24孔、48孔和96孔选项,以满足不同实验需求。底部完全由氧传感器箔SF-RPSu4组成;VisiSens TD成像系统允许用户在一张图像中记录所有孔。孔板的黑色壁可减少环境光、散射光和反射光的干扰。样品将直接在传感器箔上生长,就像样品在其他生长表面上一样。样品和传感器之间的最小距离可以研究细胞的微环境。使用成像技术可视化孔内的梯度和热点,并跟踪它们随时间的变化。

配备VS-成像监测遮光箱,遮光箱与VisiSens TD成像系统完美适配,为成像模块构建一个高度稳定、完全隔绝外界光干扰的暗环境,有效消除杂散光对成像结果的不良影响,从而确保获取的成像数据更加纯粹,为科研人员提供可靠的研究依据。遮光箱在设计上充分考虑了操作的便捷性与实验的稳定性。采用一键式操作模式,用户只需轻触按钮,设备即可自动运行,大大简化了操作流程,降低了使用门槛。在样品放置环节,遵循标准化流程,使放样过程规范统一,减少了人为因素导致的误差。同时,设备配备固定焦距功能,确保每次成像时焦距保持一致,成像区域稳定不变,保障了成像结果的稳定性和一致性,显著提高了实验效率与质量。

主要特点

  • 氧气分布的2D可视化
  • 单个图像中超过10万个感应点
  • 软件自带图像分析功能,评估简易
  • 读取O2、pH和CO2传感器箔
  • 可在一个视野中组合多种传感器类型
  • 样品微环境信息
  • 孔板所有孔都可以记录在一张图像中
  • 适合多个样品的比较和监测
  • 主要用于种子、细胞和微生物等培养

操作软件

系统操作基于VisiSens ScientifiCal程序,通过置入VisiSens PlateTrack插件实现样品多样化分析。

技术参数

VisiSens™ TD成像



O2

pH

CO2

规格

SF-RPSu4

SF-LV1R

SF-HP5R

SF-CD2R

SF-CD1R

测量范围

0 – 100%空气饱和度(0 – 20.0% O2)

pH 2.5 - 4.5

pH 5.5 - 7.5

0 - 1% pCO2

(大气压下 [1013.15 hPa])

1 - 25% pCO2(大气压下 [1013.15 hPa])

响应时间t90

气相:< 8 s

溶解氧:< 30 s

< 30 s

< 30 s

<3 min

<3 min

检测限

0.03% 空气饱和度

时间精度

±0.02%空气饱和度(在0%空气饱和度时);

±0.1%空气饱和度(在100%空气饱和度时)

± 0.01 pH(在pH=4时)

± 0.01 pH (在pH=7时)

± 0.02 % CO2(在0.15% CO2时;在0.8 % CO2时)

± 0.02 % CO2(在2% CO2时);±0.1 % CO2(在25% CO2时)

空间精度

±1.5%空气饱和度(在0%空气饱和度时);

±3%空气饱和度(在100%空气饱和度时)

± 0.1 pH(在pH=4时)

± 0.1 pH(在pH=7时)

± 0.08 % CO2(在0.15% CO2时;在0.8 % CO2时)

± 0.2 % CO2(在2% CO2时);±1.2% CO2(在25% CO2时)

兼容性

水溶液,乙醇(最大10% v/v),甲醇(最大10% v/v),pH 2 - 10

水溶液,pH 2 - 9

水溶液,pH 4 - 9

通用传感器工作温度范围

5 ℃ - 45 ℃

传感器箔片尺寸

O2和pH:100 × 150 mm2,CO2:100 × 100 mm2

相机芯片

1/3英寸图像传感器;全局曝光;逐行扫描(配备12位ADC)

图像分辨率

125万像素 [1292 × 964 像素]

视野范围

约4 × 3 cm2 到 8 × 6 cm2;使用大面积成像时可达30 × 25 cm2

输出

最高15 fps实时视频预览(无存储)和0.5 fps全分辨率图片存储(.png)

数字接口

以太网电缆 (PoE)

LED 数量

7 + 8 (内环灯)

尺寸

(L×W×H)

主体: 160 × 108 × 58 mm

基本系统光源管:长度90 - 140 mm;直径80 mm

重量

1150 g

材质

铝外壳

控制软件

  1. 支持从单分析物模式到多分析物模式的灵活选择,能够满足不同复杂程度的检测需求,可同时对多种分析物进行监测与分析,模块化控制各分析物检测。
  2. 具备快照记录功能,可即时捕捉特定时刻的图像数据,确保关键信息的准确留存。
  3. 支持自动时间序列记录,用户能够根据实验或监测需求,自由设定记录的时间间隔(精确至[具体数值,如秒、分钟等])和总记录时长,实现长时间连续的图像数据采集。

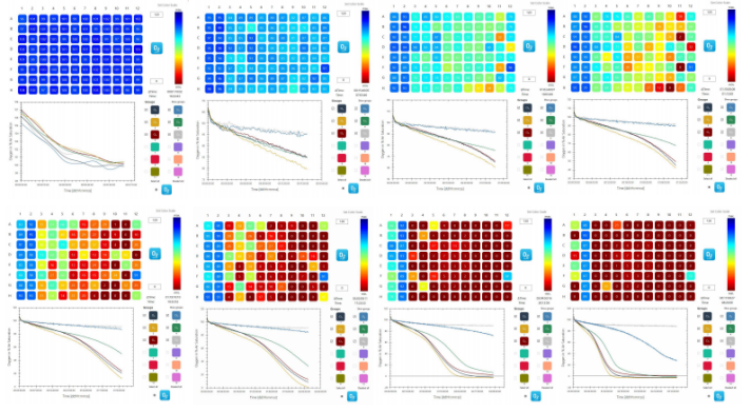

  4. 提供丰富多样的图像评估函数,包括但不限于图像的亮度、对比度分析,分析物浓度分布分析,动态变化趋势分析等。
  5. 能够对图像中的特定区域进行精准的感兴趣区域(ROI)分析,可自定义ROI的形状、大小和位置,并针对ROI进行详细的数据统计和分析。

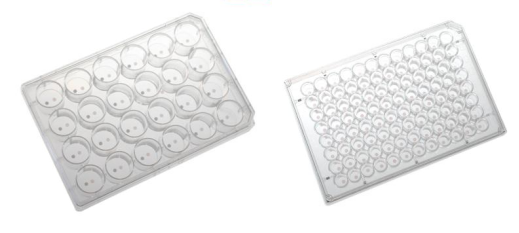

Viviplate多孔板

规格

24孔、48孔和96孔

兼容性

水溶液,乙醇(最大10% v/v),甲醇(最大10% v/v),pH 2 - 10

样品量

  • 24孔板:

每孔生长面积:约1.9 cm2

每孔的最大填充体积:3 ml

  • 96孔板:

每孔生长面积:约0.32 cm2

每孔的最大填充体积:400 μl

VS-成像监测遮光箱

样品板尺寸

12×8 cm

箱体尺寸

347.7 × 332 × 471 mm(长宽高)

材质

航空铝合金框架 ,黑色哑光吸光涂层内壁(吸光率≥99.5%),全封闭状态下漏光率≤0.001%

操作模式

一键启动/停止

放样方式

托盘设计

电动托盘

35步进电机,进出速度约50mm/s

稳定性

重复定位误差≤±0.05mm(24小时连续运行测试)

电源

12 V





产地和厂家:德国 PreSens
